* Piccola lezione di struttura delle navi *

L’esigenza di proporre una piccola lezione accademica su un argomento così tecnico, nasce per garantire (per quanto possibile) a tutti l’accessibilità al materiale marinaresco presente in questa sezione che, per ovvie ragioni, non può prescindere dall’utilizzo di un linguaggio fortemente professionale.

Seguirà quindi un breve approfondimento, grafico per quanto possibile, che illustrerà le varie parti di cui si compone un sistema complesso come la nave (in senso generico).

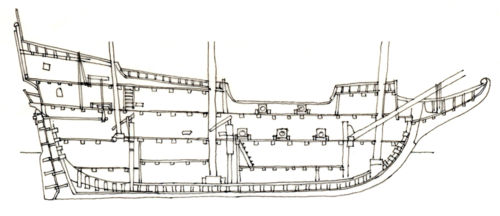

1) Lo scafo

1) Capo di Banda / falchetta / frisata
2) Trincarino
3) Contro-trincarino
4) Fasciame del ponte
5) Murata
6) Suola
7) Fasciame di cinta
8) Dormiente
9) Anguilla
10) Baglio
11) Puntello
12) Serrette
13) Sopraparamezzale
14) Paramezzale
15) Paramezzale laterale
16) Pagliolato (della sentina)
17) Fasciame del ginocchio
18) Controtorello
19) Torello
20) Falsachiglia
21) Chiglia
22) Madiere
23) Ginocchio
24) Scalmo
25) Controdormiente

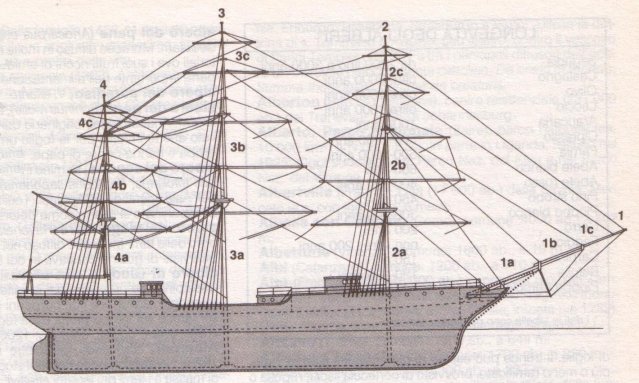

2) L'alberatura 1) ALBERO DI BOMPRESSO 1a) tronco maggiore 1b) asta di fiocco 1c) asta di controfiocco 2) ALBERO DI TRINCHETTO 2a) tronco maggiore 2b) albero di parrocchetto 2c) albero di velaccino 3) ALBERO DI MAESTRA 3a) tronco magggiore 3b) albero di gabbia 3c) albero di velaccio 4) ALBERO DI MEZZANA 4a) tronco maggiore 4b) albero di contromezzana 4c) albero di belvedere

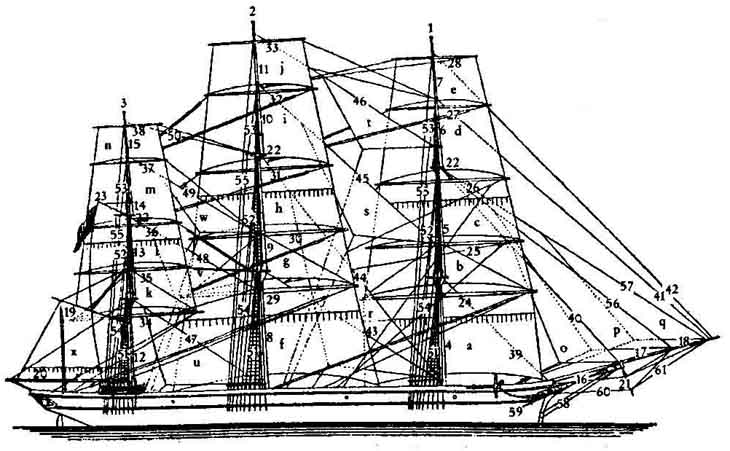

3) Alberatura, velatura e sartiame (generici per attrezzatura "a nave")

Alberatura: 1) Albero di trinchetto, 2) Albero di maestra, 3) Albero di mezzana, 4) Fuso maggiore di trinchetto, 5) Albero di parrocchetto, 6) e 7) Alberetto di velaccino e di controvelaccino, 8) Fuso maggiore di maestra, 9) Albero di gabbia, 10) e 11) Alberetto di gran velaccio e di controvelaccio, 12) Fuso maggiore di mezzana, 13) Albero di contromezzana, 14) e 15) Alberetto di belvedere e di controbelvedere, 16) Bompresso, 17) e 18) Asta di fiocco e di controfiocco, 19) Picco, 20) Boma, 21) Dolfiniera, 22) Buttafuori di crocetta, 23) Contropicco, 24) Pennone di trinchetto, 25) Pennone di basso parrocchetto, 26) Pennone di parrocchetto volante, 27) e 28) Pennone di velaccino e controvelaccino, 29) Pennone di maestra, 30) Pennone di bassa gabbia, 31) Pennone di gabbia volante, 32) e 33) Pennone di gran velaccio e di controvelaccio, 34) Pennone di mezzana, 35) Pennone di bassa contromezzana, 36) Pennone di contromezzana volante, 37) e 38) Pennone di belvedere e di controbelvedere.

Sartiame: 39) Straglio di trinchetto, 40), 41) e 42) Straglio di parrocchetto, di velaccino e controvelaccino, 43) Straglio di maestra, 44), 45) e 46) Straglio di gabbia, di gran velaccio e di controvelaccio, 47) Straglio di belvedere, 48), 49) e 50) Staglio di contromezzana, di belvedere e di controbelvedere, 51) Sartie maggiori, 52) Sartie di gabbia, 53) Sartielle di velaccio, 54) Paterazzi, 55) Paterazzetti, 56) e 57) Draglie del fiocco e del controfiocco, 58) e 59) Briglie del bompresso, 60) Venti della delfiniera, 61) Briglie.

Vele: a) Trinchetto, b) Basso parrocchetto, c) Parrocchetto volante, d) Velaccino, e) Controvelaccino, f) Maestra, g) Bassa gabbia, h) Gabbia volante, i) Velaccio, j) Controvelaccio, k) Bassa contromezzana, l) Contromezzana volante, m) Belvedere, n) Controbelvedere, o) Trinchettina, p) Fiocco, q) Controfiocco, r) Vela di straglio di gabbia, s) Vela di straglio di velaccio, t) Vela di straglio di controvelaccio, u) Vela di straglio di contromezzana, v) Vela di straglio di belvedere, w) Vela di straglio di controbelvedere, x) Randa.

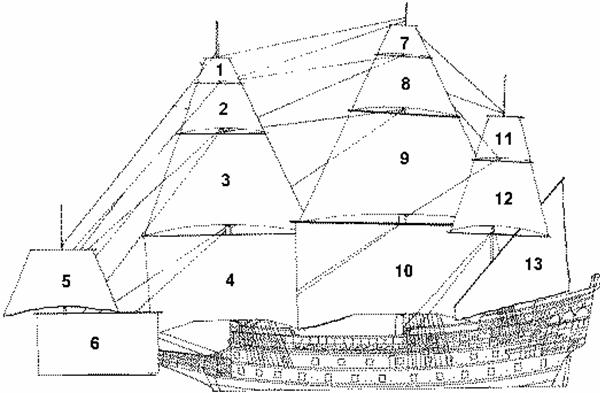

4) Velatura tipica di un galeone (XVI-XVII sec.) 1) Controvelaccino 2) Velaccino 3) Parrocchetto 4) Trinchetto 5) Controcivada 6) Civada 7) Controvelaccio 8) Velaccio 9) Gabbia 10) Maestra 11) Belvedere 12) Mezzana 13) Coltellaccio della mezzana
